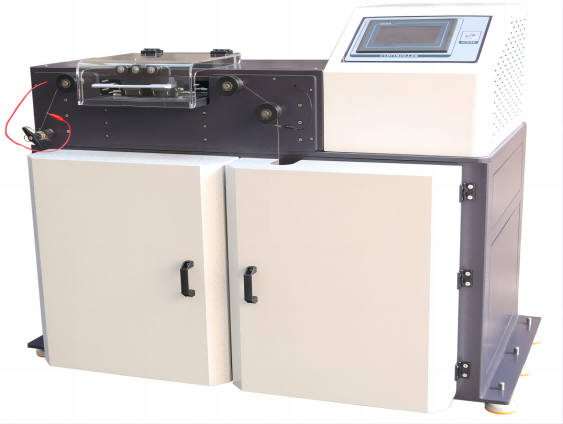

本机主要用于检测钢帘线硫化试样的疲劳寿命。机台结构主要由辊轮、曲杆联动系统、计数计时系统、伺服驱动系统、电流检测系统，配重及挂取夹具等组成。辊轮可根据帘线检测要求进行更换。通过中心辊轮直径保持不变，同规格不同工艺或厂家帘线进行耐疲劳强度测试；或使用不同直径中心辊轮，对同规格同工艺帘线进行耐疲劳强度测试。
应用三辊疲劳试验机-一款用于钢丝和钢帘线以及橡胶复合件测试的专用设备
1.电源条件: 请依本机铭牌上标示配置正确电源.
注:输入电压误差范围应在±10%以内且应正确接地,防止漏电造成伤害.
2.环境要求: 温度23±5℃,相对湿度小于60±5%RH.
3.本仪器需置于一水平平台上安装定位.
|
项目 |
规格 |
|
控制方式 |
HMI+PLC |
|
旋转动力系统 |
伺服控制系统 |
|
伺服马达 |
750W |
|
三辊移动速度 |
365r/min可设定 |
|
电流检测系统 |
初始设定500mA，衰减10%（可设定）停机 |
|
动夹具及砝码座基重 |
20N |
|
砝码重量 |
50N：6个；20N:2个；10N：1个；5N：1个 |
|
辊轮规格 |
φ15mm，φ20mm，φ25mm，φ30mm |
|
停机功能 |
可设定到达次数停机 可设定到达时间停机 试样断裂停机 |
|
体积(约) |
1430mm ×900m ×1200mm (长x宽x高) |
|
电源 |
1∮ AC220V 50Hz (依国别或指定) |
