一、产品定义

1、万能试验机一般是指可以进行拉伸、压缩、    弯曲、剪切等多种试验的试验机（也指能    进行拉压双向使用）。

2、按试验机测力方式，可将其分为指针式和数    显式两种。

3、按试验机驱动方式，可分为电子式和液压式。      电子式：采用电机、丝杠等作为传动方式。      液压式：采用油泵、油缸等作为传动方式。

二、产品组成：

电子万能试验机组成：

 1、主机

 2、测控系统

 3、夹具

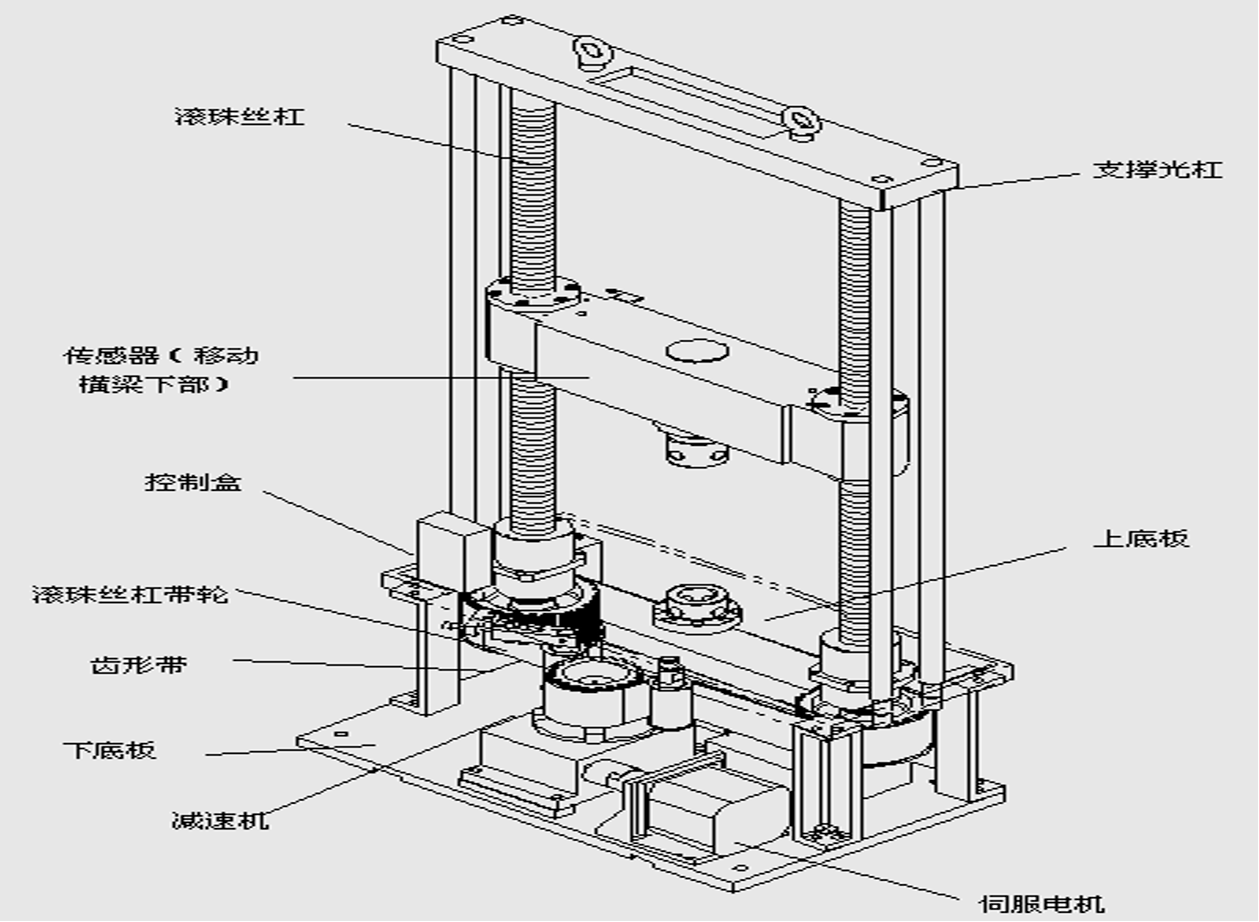

1、主机结构： 1、机架部分：上、中、下横梁，底板，光杠；   2、传动部分：减速机、同步带、同步带轮、丝杠；   3、动力部分：电机、伺服器；   4、外罩部分：钣金罩、铝侧罩、防尘帘； 机械传动原理：   伺服器发送指令、伺服电机带动减速机、齿形带、   同步带轮、驱动两根滚珠丝杠转动，带动中横梁上   下移动。

2、测控系统组成： 1、测量系统：    力传感器、引伸计、大变形等及其显示系统；    传感器原理：当传感器内的弹性体受力变形时，贴在其    上的应变片跟着变形，这时应变片内的电阻发生变化，    电阻的变化导致加在其上供桥电压变化，电压的变化    通过测力仪转变为数字信号而显示出来。 2、控制系统：    测控软件：试验软件；    电气控制器：控制器、变频器、PLC、伺服器；

3、夹具组成： 1、按试验功能分：    拉伸、压缩、弯曲、剪切、剥离、撕裂、    顶破、扭转、抗折等 2、按夹持方式分：    楔形、对夹、杠杆、缠绕、嵌套、螺纹等 3、按加力方式分：    手动式、气动式、液压式等 4、按夹持材料分：    金属、塑料、橡胶、木材、石材、布料、皮革等

三、产品命名、分类： 1、产品命名：    产品名称主要由“主控制器+功能”组成：     主控制器：一般可以是：微机（使用PC机）、微电脑    （使用单片机）、全自动（使用单片机或PLC等）；     功能：就是用以描述产品用途或性能的一些术语。如：     电子万能试验机说明是采用伺服电机作为控制器件的     万能试验机。 2、型号和规格：    设备型号规格统一由大写的英文字母和阿拉伯数字组成，    英文字母有3个，为机器名称的英文简写，也是主系列号，    阿拉伯数字表示机器的系列和主参数。

1、主系列号：指不同功能产品，如电子万能试验机为AMT； 2、次系列号：指同功能不同规格的产品，如AMT4000系列； 3、规格：指产品不同大小型号，如104指1.0*104； 4、次要参数：指特殊情况，如H表示加高；

3、产品分类： 1、AMT2000系列    单柱台式机、最大试验力：5kN 2、AMT3000系列    双柱台式机、最大试验力：10kN   3、AMT4000系列    双柱小门式机、最大试验力：30kN 4、AMT5000系列    双柱大门式机、最大试验力：1000kN

四、产品软件： 软件功能：控制主机、量具测控、试样试验； 软件三大模块:  1、参数模块     硬件参数、下位机参数、PID参数等；  2、校检模块     传感器、引伸计、大变形等的校准、检定；  3、试验模块     试验标准、试验方案、试验报告、试验、曲线分析；

五、产品技术参数： 一、测量参数 1、最大试验力：______kN； 2、准确度等级：0.5级； 3、试验力测量范围：0.4%～100%FS（最大负荷）； 4、试验力示值误差：示值的±0.5%以内； 5、试验力分辨力：最高为1/300000，全程不分档，全程分辨力不变； 6、位移示值误差：示值的±0.5%以内； 7、位移分辨率：0.04μm。 8、变形测量范围：0.2%～100%FS（最大变形）；（指引伸计） 9、变形示值误差：示值的±0.5%以内；（指引伸计） 10、变形分辨力：最高可达1/300000，全程不分档，且全程分辨力     不变；（指引伸计）

二、控制参数 1、应力控制速率范围：0.005～5%FS/s； 2、应力控制速率精度：    速率＜0.05%FS/s时，为设定值的±2%以内，    速率≥0.05%FS/s时，为设定值的±0.5%以内； 3、应变控制速率范围：0.005～5%FS/s； 4、应变控制速率精度：    速率＜0.05%FS/s时，为设定值的±2%以内，    速率≥0.05%FS/s时，为设定值的±0.5%以内； 5、位移控制速率范围：0.001～500mm/min   （AMT5000系列200kN及以上机型为：0.001～250mm/min）； 6、位移控制速率精度：    速率＜0.5mm/min时，为设定值的±1%以内，    速率≥0.5mm/min，为设定值的±0.2%以内；

三、主机参数 1、试验宽度：________mm； 2、试验空间：________mm； 3、主机尺寸：_______（长*宽*高）mm； 4、电源：电压________V/50Hz±10%；功率________W 5、主机重量：约________kg。

六、产品标准： 中华人民共和国国家标准  GB/T 16491-1996                  电 子 式 万 能 试 验 机     Electronic universal testing machines

1、范围：        本标准规定了电子式万能试验机的主参数系列、技术要求、检验方法、检验规则、标志与包装等内容。        本标准适用于金属材料和非金属材料进行拉伸、压缩、弯曲和剪切等力学性能试验用的机械加力的电子式万能试验机。

2、引用标准：    下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。  GB/T 2611-92   试验机通用技术要求  GB/T 13634-92  试验机检验用标准测力仪器                 传感器式标准测力仪  JB 6146-92     引伸计  技术条件  JB/T 6147-92   试验机包装、包装标志、储运、技术要求  ISO 7500-1：1986  金属材料—静力单轴试验机的检验                    ——第1部分：拉力试验机

3、定义与符号： 3.1、读出能力 :指示装置在示值范围内能被清晰、      明确地读出所表示的最小数值的能力。 3.2、分辨力 :指示装置可有意义地辨别被指示量两相      邻值的能力。 3.3、鉴别力阈 :使试验机的示值上产生一个可觉察变化      响应的最小输入变化。

3.4、码数（码子）：是从A/D（模数转换）转换得来的      脉冲数，比如对于带有DSCC的100kN的电子万能试验机，0~±100kN）-（0~±20mv）-(0-±2.5v)-      (0~±300000)。也可以理解为将整个力值测量段      分成了300000格。        试验机分辨力实际上就是指一个码子所对应的力值，        当值发生变化时最小的变化单元。如最大力值        10kN的设备，即10kN/300000等于0.033N，每        一等份也就是一个码子折合到分辨力等于0.033N。       反过来，通过观察分辨力，可以知道该设备的最大       码数，最大码数=最大力值（力值）/分辨力（力值）
